タイヤご注文の前に

タイヤをご注文いただく前に、

(1) タイヤサイズの確認

(2) フォークリフトのメーカー、型式の確認

(3) ホイールの確認

をしていただくと、より正確にご対応できます。

原則的には、タイヤサイズ、フォークリフトの情報があれば、弊社にて判断いたしますが、場合によってはホイールの仕様についても必要な場合があります。ここでは、それぞれの確認方法について記します。

タイヤサイズの確認

タイヤサイズの表記箇所

タイヤサイズの表記箇所1タイヤサイズの表記箇所2

すべてのタイヤサイズはタイヤの側面に明記されています。
※写真のタイヤサイズは「5.00-8」

タイヤサイズの表記について

タイヤ幅サイズ表記

フォークリフトのメーカー、型式の確認

  • 車両メーカー
    トヨタ、小松、日産、三菱、TCM、ニチユ、住友ナコ、神鋼、リンデ
  • フォークリフトの種類
    カウンターバランス式フォークリフト、リーチ式フォークリフトの2種類。
  • 機種・型式
    例)5FG25、7FB20・・・

(1)車両の年式。新しい車両ほど数字が大きくなります。

(2)フォークリフトの「F」です。

(3)動力源を意味します。「G」はガソリン式、「D」はディーゼル式、「B」はバッテリー式です。

(4)許容荷重を示します。「25」は2.5トンの荷物を持てます。



基本的には型式は上記のような規則に則って表現されますが、
全く違う表記の場合もあります。

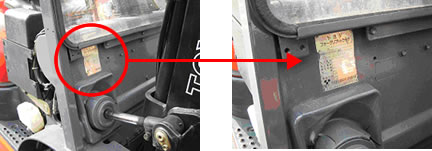

フォークリフトの場合、通常は車両の運転席や、車両前方部に型式や許容荷重が表記されたプレートが付いていますので、そちらでご確認下さい。

フォークリフトのメーカー、型式の確認

リング式ホイールと合わせホイールの見分け方

大きくはホイールの形状によって、合わせホイール(DTホイール)とリング式ホイール(TBホイール)の2種類に分かれます。

※エアータイヤ用のホイールの場合はバルブ穴がありますが、ノーパンクタイヤ用のホイールの場合はバルブ穴がありません。

  合わせホイール(DTホイール) リング式ホイール(TBホイール)
空気圧式タイヤ ノーパンク式タイヤ
  空気圧式タイヤ ノーパンク式タイヤ
ホイールの特徴 ・2枚のリムを二つ合わせて、ボルトで締結したホイール ・リム本体とロックリング、サイドリングで構成されたホイール
ボルトの特徴 ・リムとリムを締結させているリムボルトと車体にホイールを取り付けるハブボルトの2種類がある ・穴が大きい
目に見える
ボルト数
・10個以上 ・5個以上8個未満(バルブ穴以外)
フォークリフト重量 ・基本的に3.5~4t以下

・基本的に4t以上

・強度的には合わせホイールよりも強い

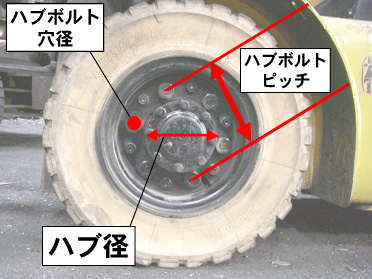

ホイールの仕様寸法について

ハブボルトタイヤ

ハブ径 【はぶけい】
ホイールの中心に開いている穴の直径です。
ハブボルトピッチ 【はぶぼるとぴっち】
タイヤホイールに付いているハブボルト穴のうち、
対角線上にある2つのボルト穴の、
中心から中心までの距離です。
ハブボルト穴径 【はぶぼるとあなけい】
タイヤホイールに付いている、車軸と連結するためのボルトの穴です。ボルト穴の数が車両メーカー、型式によって違います。


画像をクリックすると別ウィンドウで大きく表示されます。



動画 ハブ径・ハブボルトピッチの計測方法の動画はこちら

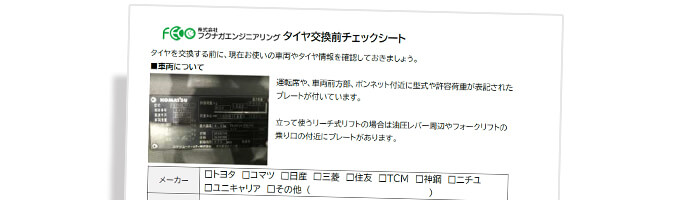

タイヤサイズ、ホイール仕様のチェックシート(現場確認用)

ノーパンクタイヤはほしいが、ホイールやサイズの見方がよくわからないという場合は下のチェックシートをダウンロードしてみてください。このチェックシートでは見方のチェックポイントを載せております。PDFファイルをダウンロードして印刷し、タイヤを実際に見ながら用紙に必要事項を書き込んで弊社へFAXにてお送り下さい。最適なタイヤをお選びいたします。

Fax番号 06-6962-1613

FAX見積もり用紙タイヤホイールチェックシート(印刷用)はこちら(207KB)

Get Adobe Reader 資料をご覧いただくためには、Adobe Readerをインストールしていただく必要があります。 最新版のAdobe Readerのダウンロードとインストールについては こちら をご覧ください。

貸しホイール付きでタイヤをご注文いただく前に

使用後の貸しホイールをご返却する際に、下記のような損害があった場合補償費が発生します。

ホイールが錆びている
ホイールが錆びている ホイールが錆びている
ホイールが変形している
ホイールが変形している ホイールが変形している
ホイールが割れている ハブボルト穴が拡大している
ホイールが割れている ハブボルト穴が拡大している

安全にお使い頂ける貸しホイールを全てのお客様にご提供するために、ご注文前に現在装着されているホイールの状況をご確認頂けますよう、何卒ご協力の程宜しくお願い申し上げます。

補償費ご請求にならないために、注文前に下記項目をチェック!

    • ホイールに錆はないか?
    • ホイールに変形はないか?
    • ホイールに割れ・ハブボルト穴拡大がないか?

※該当する場合、ホイール組み換え、または新品ホイール購入をお薦めします。

※15インチ以上のエアータイヤをお使いの場合は別途ご相談下さい。
